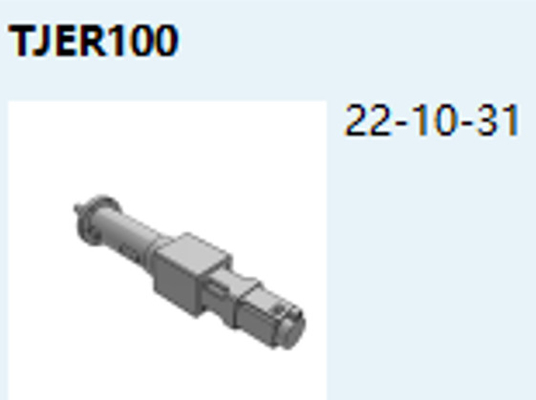

TJER100 Doğrusal / Katlanabilir Servo Elektrik Silindir CE
| Menşe yeri | Çin |
|---|---|
| Marka adı | TJ |
| Sertifika | ISO9001:2015,CE |
| Model numarası | TJER100 |
| Min sipariş miktarı | 1 adet |
| Fiyat | negotiable |
| Ambalaj bilgileri | dış ambalaj: karton veya ahşap olmayan kutu; yastık ambalajı: EPE köpük |
| Teslim süresi | 3-4 hafta |
| Ödeme koşulları | T/T, %30 peşin, %70 teslimattan önce ödeme |
| Yetenek temini | ayda 800 adet |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Adı | TJER100 | Malzeme | Alüminyum |
|---|---|---|---|
| Renk | standart: lacivert ve simli, diğerleri özelleştirilebilir | Hız | 300 mm/s'ye kadar |
| Tekrarlanabilirlik | ±0,01 mm | Felç | 50 ~ 3000 mm |
| Çıkış Kuvveti | 100KN'ye kadar | motor bağlantı tipi | doğrusal/paralel |
| dahili anti-rotasyon | ile/olmadan | Vida kurşun | 10,20mm |
| yük bağlantı tipi | erkek, dişi, U-cıvata, top başlı menteşe ve özelleştirilmiş | ||
| Vurgulamak | TJER100 Servo elektrikli silindir,CE servolu elektrikli silindir,CE Yüksek hızlı elektrikli silindir |
||
Ürün Açıklaması
1.O.perasyonelPprensip
Ürün Adı Servo Elektrikli Silindir Model No. TJEN135
Üretici TONGJIN PRECISION Gösterildiği gibi ürün rengi
Ürün Türü El/Automatik Özelliklendirilecek mi Özelliklendirilebilir
2Ürün Modeli Tanımı
Örnek:TJER220 S800 B R 05 A M C 20 05 0 P11 O/C N/P
|
TJER220- Evet.Seri numarası.
TJER190 TJER220 TJER250 |
S800 ¢Etkili bir felç
TJER160:50~1500mm TJER190:50~2000mm TJER220:50~2500mm TJER250:50~3000mm |
B??Vuruş Türü
B: Top vida C: Rulo vida |
|
RDeğişim karşıtı
T: Hiç |
05- Evet.Tırnak Kurşun TJER190:10,20mm TJER220:10,20mm TJER250:10,20mm |
A??Motor Montaj Tipi B: Paralel |
|
M- Evet.Silindir Montaj Tipi
M1:Çifte yan montaj M2:Yolu çevirici montaj M3: Ön flens montajı M4:Arka flens montajı M5:Arka kıvrım montu M6:Arka asmanın montajı MX:Kustomlaştırılmış
|
CYüklemeCBirleştirmeTürü
C1:Erkek C2:Dişi C3:U-bolt C4:Tüp başı bağlantısı CX:Kustomlaştırılmış |
20- Evet.Güç
01100W 02200W. 04400W 08750W 101000W 202000W 303000W |
|
05 ¢Azaltma oranı
05Beş'e bir. 10On'a bir. 20Yirmi bir. |
2¢ SayısıO.fLtaklit etScadılar
(Özgün olarak normalde açık NPN anahtarı) |
O/C- Evet.Sınır anahtarları
O: Normalde Açık C: Normalde yakın
|
|
N/P- Evet.Algılama Tipi
N:NPN P:PNP |
- Hayır.
1Etkili darbeyi sağlamak için, iki ucunda 5 mm mesafe ayırmak gerekir.
2Sensör, motor paralel olarak monte edildiğinde motorun aynı tarafına monte edilemez.
3Elektrikli Servo Silindir Sürücü Döner
| Vuruş özellikleri | 3205 | ||||||||
|
Standart motor nominal gücü KW |
0.75 | 14 | 1.5 | 2 | |||||
|
Motor nominal tork N·m |
2.39 | 3.18 | 4.77 | 6.37 | |||||
|
Motorun nominal hızı r/min |
3000 | 3000 | 3000 | 3000 | |||||
| Azaltma oranı | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | |
|
Standart motor nominal itişi kN |
8.1 | 13.51 | 20 | 10.78 | 17.97 | 16.18 | 20 | 20 | |
|
Standart motor nominal hızı mm/s |
83 | 50 | 25 | 83 | 50 | 83 | 50 | 83 | |
|
Tekrarlanan konumlandırma doğruluğu mm |
±0,01/±0.02 | ||||||||
|
Maksimum etkili yolculuk mm |
1200 | ||||||||
|
Maksimum yük itme gücü kN |
20 | ||||||||
|
Maksimum genişleme hızı mm/s |
1000 | ||||||||
|
Manyetik anahtar |
IME18-08BNSZW2S ((Normal olarak açık) IME18-08BNOZW2S ((Normalde yakın) |
NPN Hattı uzunluğu 2M |
|||||||
|
IME18-08BPSZW2S ((Normal olarak açık) IME18-08BPOZW2S ((Normalde yakın) |
PNP Hattı uzunluğu 2M |
||||||||
| Vuruş özellikleri | 3210 | ||||||||||||||||
|
Standart motor nominal gücü KW |
0.75 | 1 | 1.5 | 2 | 3 | ||||||||||||
|
Motor nominal tork N·m |
2.39 | 3.18 | 4.77 | 6.37 | 9.55 | ||||||||||||
|
Motorun nominal hızı r/min |
3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||
| Azaltma oranı | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | ||||||
|
Standart motor nominal itişi kN |
4.05 | 6.75 | 13.51 | 5.39 | 8.99 | 17.97 | 8.09 | 13.48 | 10.08 | 18 | 16.19 | ||||||
|
Standart motor nominal hızı mm/s |
167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 167 | 100 | 167 | ||||||
|
Tekrarlanan konumlandırma doğruluğu mm |
±0,01/±0.02 | ||||||||||||||||
|
Maksimum etkili yolculuk mm |
1200 | ||||||||||||||||
|
Maksimum yük itme gücü kN |
20 | ||||||||||||||||
|
Maksimum genişleme hızı mm/s |
1000 | ||||||||||||||||
|
Manyetik anahtar |
IME18-08BNSZW2S ((Normal olarak açık) IME18-08BNOZW2S ((Normalde yakın) |
NPN Hattı uzunluğu 2M |
|||||||||||||||
|
IME18-08BPSZW2S ((Normal olarak açık) IME18-08BPOZW2S ((Normalde yakın) |
PNP Hattı uzunluğu 2M |
||||||||||||||||
4Uygulamalar
Uygulama alanları Askeri ekipman, deneysel ve eğlence ekipmanları, gıda ve tıbbi makineler ve ekipmanlar ve diğer üretim ekipmanları.
(1) Askeri ekipmanlar:radar, füze yükleyicisi, zırhlı araç salınım platformu, özel ekipman ve diğer savaş gemileri ve uçakları, açılış, koltuk yüksekliği ayarlama, silah takip sistemi, aktüatör,Deneysel kaldırma desteği, tank topçularının yüksek ve düşük yön hareket ayarlamaları, roket yakıtının itmesi, fırın kapısının açılması vb.
(2) Özel ekipman:endüstriyel otomasyon üretim hattı, montaj hattı, lojistik aktarımı, kaldırma platformu, ofset kontrolü, valf kontrolü, koordinat manipülatörü,Mekanik ekipman CT Kama bıçağı, gıda ve tıp endüstrisi, CNC alet makineleri, endüstriyel ambalaj makineleri, otomotiv elektronik baskı, tekstil ekipmanları sarma makineleri, ölçekleme pozisyon kontrolü, sıkıştırma, sondaj,pozisyonlama.
(3) Deney Aletleri: Simülasyon platformu, test yatağı, dalga makinesi, test ekipmanları vb.
Bu tip özellikle şunlara uygundur:
Servo baskı, motor montaj üretim hattı ve siz de birlikte servo baskı yazılımımızı satın alabilirsiniz.
5Neden bizi seçtin?
1Kompakt yapısı ve küçük boyutu.
2Yüksek sertlik, düşük hareketsizlik ve hızlı tepki.
3Yüksek güvenilirlik ve uzun çalışma ömrü.
4Enerji tasarrufu ve daha az gürültü.
5- Konforlu montaj ve kullanım, basit bakım.
6Bir yıllık kalite güvencesi, ömür boyu bakım hizmeti.
