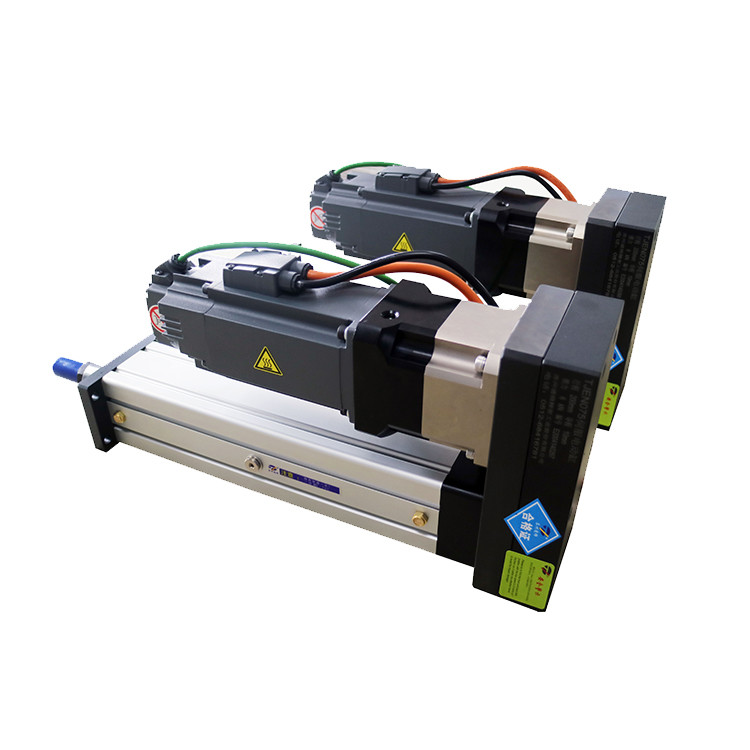

TJE040 Doğrusal / Katlanabilir Elektrikli Silindir TJE 040
| Menşe yeri | Çin |
|---|---|
| Marka adı | TJ |
| Sertifika | ISO9001:2008,CE |
| Model numarası | TJE040 |
| Min sipariş miktarı | 1 adet |
| Fiyat | negotiable |
| Ambalaj bilgileri | dış ambalaj: karton veya ahşap olmayan kutu; yastık ambalajı: EPE köpük |
| Teslim süresi | 3-4 hafta |
| Ödeme koşulları | T/T, %30 peşin, %70 teslimattan önce ödeme |
| Yetenek temini | ayda 800 adet |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Alüminyum | Renk | standart: lacivert ve simli, diğerleri özelleştirilebilir |
|---|---|---|---|
| Hız | 300 mm/s'ye kadar | Tekrarlanabilirlik | ±0,01 mm |
| Felç | 50 ~ 3000 mm | Çıkış Kuvveti | 100KN'ye kadar |
| motor bağlantı tipi | doğrusal/paralel | dahili anti-rotasyon | ile/olmadan |
| Vida kurşun | 10,20mm | yük bağlantı tipi | erkek, dişi, U-cıvata, top başlı menteşe ve özelleştirilmiş |
| Vurgulamak | TJE040 Elektrikli Silindir,Katlanılabilir doğrusal elektrikli silindir,TJE040 Doğrusal Elektrikli Silindir |
||
Ürün Açıklaması
1.ÖişlemselPprensip
Ürün Adı Servo Elektrikli Silindir Model No. TJE040
Üretici TONGJIN PRECISION Ürün Rengi Gösterildiği Gibi
Ürün Tipi Manuel/Otomatik Özelleştirilip özelleştirilmeyeceği Özelleştirilebilir
2. Ürün Modeli Tanımı
Örnek:TJER220 S800 B R 05 A M C 20 05 0 P11 Klima Yok
|
TJER220—Seri No.
TJER190 TJER220 TJER250 |
S800—Etkili İnme
TJER160:50~1500mm TJER190:50~2000mm TJER220:50~2500mm TJER250:50~3000mm |
B-Vida Tipi
B: Vidalı C: Makaralı Vida |
|
R-Anti-rotasyon
T:Olmadan |
05—Vida Kurşun TJER190:10,20mm TJER220:10,20mm TJER250:10,20mm |
A-Motor Montaj Tipi B:Paralel |
|
M—Silindir Montaj Tipi
M1:Çift taraflı montaj M2: Yan dönüş montajı M3: Ön flanş montajı M4: Arka flanş montajı M5: Arka çatal montajı M6: Arka şaft montajı MX: Özelleştirilmiş
|
C-YükCbağlantıTip
C1:Erkek C2:Kadın C3: U cıvata C4: Top başlı menteşe Müşteri Deneyimi: Özelleştirilmiş |
20—Güç
01:100W 02:200W 04:400W 08:750W 10:1000W 20:2000W 30:3000W |
|
05—Azaltma Oranı
05:Beş'e bir 10:Bire on 20:Bire yirmi |
2-SayıÖFLtaklit etmekScadılar
(Varsayılan normalde açık NPN anahtarıdır) |
Klima—Limit Anahtarları
O:Normalde Açık C:Normalde Kapalı
|
|
Yok—Algılama Türü
N:NPN P:PNP |
İşaret:
1. Etkin vuruşu sağlamak için iki uçta 5 mm boşluk bırakılması gerekir.
2. Motor paralel monte edildiğinde sensör motorun aynı tarafına monte edilemez.
3. Elektrikli Servo Silindir Tahrik Torku
|
Vida özellikleri |
1204 | |
|
Standart motor anma gücü KW |
0,1 | 0,2 |
|
Motorun nominal torku N·m |
0.32 | 0,64 |
|
Nominal motor hızı dev/dak |
3000 | 3000 |
|
Standart motor nominal itme kuvveti kN |
0,45 | 0,65 |
|
Standart motor nominal hızı mm/s |
200 | 200 |
|
Tekrarlanan konumlandırma doğruluğu mm |
±0,01/±0,02 | |
|
Maksimum etkili hareket mm |
500 | |
|
Maksimum yük itme kuvveti kN |
0,65 | |
|
Maksimum genişleme hızı mm/s |
200 | |
|
Manyetik düğme |
AL-39DFL-02 |
2 milyon İki telli tip kontaksız tip normal |
| AL-39DFBL-02 |
2 milyon İki telli tip normalde kontak tipi yok |
|
4. Başvurular
Uygulama alanları Askeri teçhizat, deney ve eğlence teçhizatı, gıda ve tıbbi makine ve teçhizat ve diğer üretim teçhizatı.
(1) Askeri teçhizat: radar, füze dikme cihazı, zırhlı araç sallanma platformu, özel teçhizat ve diğer savaş gemileri ve uçak ambarı, açma, koltuk yüksekliği ayarı, silah takip sistemi, aktüatör, deneysel kaldırma desteği, tank topçusu yüksek ve alçak yön hareket ayarı, Roket yakıtının itilmesi, fırın kapısının açılması vb.
(2) Özel ekipman: endüstriyel otomasyon üretim hattı, montaj hattı, lojistik iletim, kaldırma platformu, ofset kontrolü, valf kontrolü, koordinat manipülatörü, mekanik ekipman CT Kama bıçağı, gıda ve ilaç endüstrisi, CNC takım tezgahları, endüstri paketleme makinesi, Otomotiv elektroniği pres, tekstil ekipmanları sarma makinesi indeksleme, kalıp pozisyon kontrolü, sıkma, delme, konumlandırma.
(3) Deneysel Ekipman: Simülasyon platformu, test yatağı, dalga makinesi, test ekipmanı vb.
Bu tip özellikle aşağıdakiler için uygundur:
Servo presleme, motor montaj üretim hattı ve ayrıca servo presleme yazılımımızı birlikte satın alabilirsiniz.
5. Neden bizi seçmelisiniz?
1. Kompakt yapı ve küçük boyut.
2. Yüksek sertlik, düşük eylemsizlik ve hızlı tepki.
3. Yüksek güvenilirlik ve uzun çalışma ömrü.
4. Enerji tasarrufu ve daha az gürültü.
5. Uygun montaj ve kullanım, basit bakım.
6. Bir yıllık kalite güvencesi, ömür boyu bakım hizmeti.
