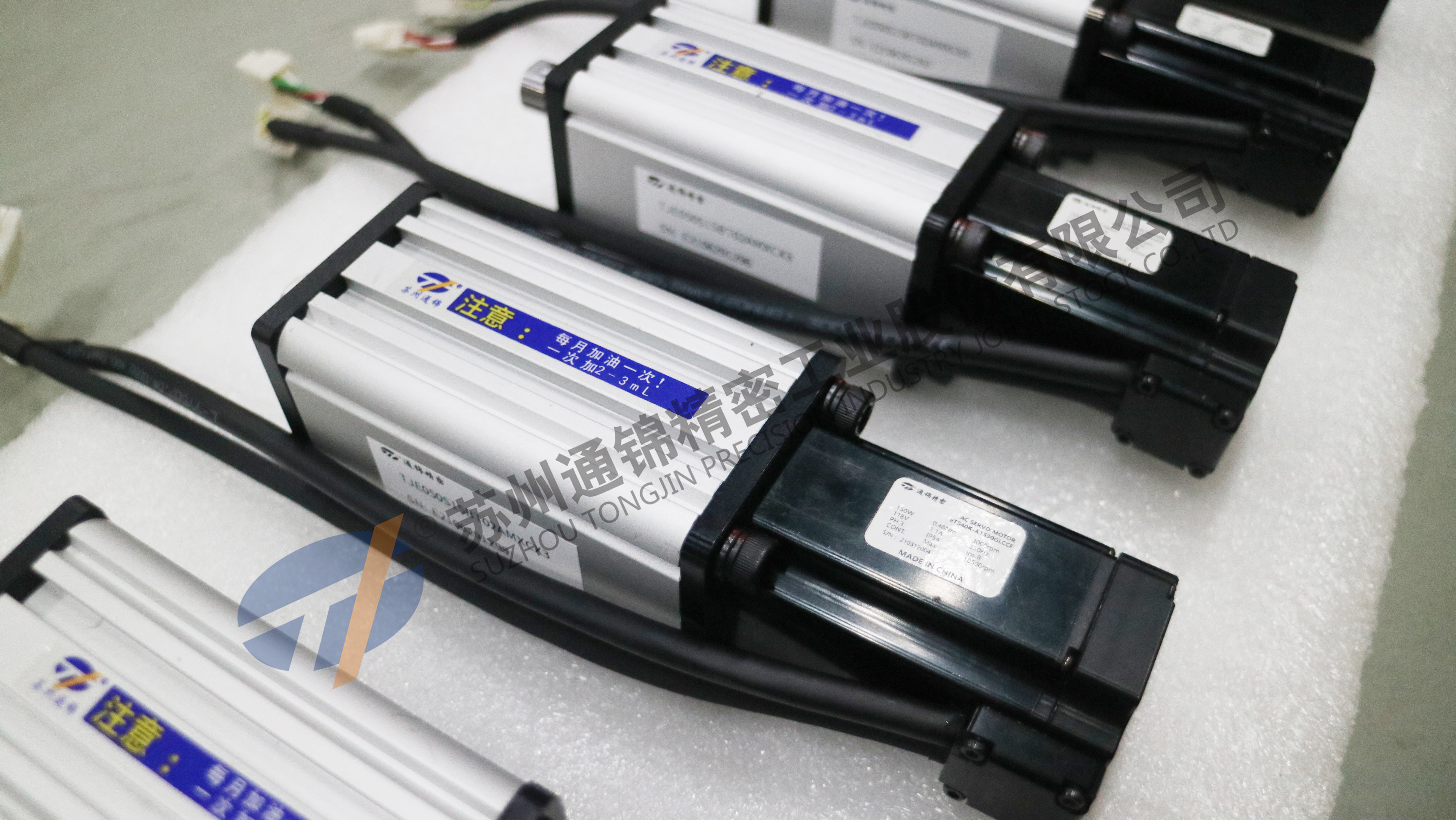

220V Kompakt Yapı Koltuk Yüksekliği Düzenlemesi için Mikro Servo Elektrikli Silindir
| Menşe yeri | Çin |
|---|---|
| Marka adı | TJ |
| Sertifika | ISO9001:2008,CE |
| Model numarası | TJE040 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ambalaj bilgileri | dış ambalaj: karton veya ahşap olmayan kutu; yastık ambalajı: EPE köpük |
| Teslim süresi | 3-4 hafta |
| Ödeme koşulları | T/T, %30 peşin ödeme, teslimattan önce %70 |
| Yetenek temini | ayda 800 adet |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Alüminyum | Renk | standart: lacivert ve simli, diğerleri özelleştirilebilir |
|---|---|---|---|
| Hız | 200 mm/s'ye kadar | Tekrarlanabilirlik | ±0,01 mm |
| Felç | 50~200mm | Çıkış Kuvveti | 0,65KN'ye kadar |
| motor bağlantı tipi | doğrusal/paralel | dahili anti-rotasyon | ile/olmadan |
| Vida kurşun | 4mm | yük bağlantı tipi | Özel |
| Vurgulamak | Kompakt Yapı Servo Elektrik Silindir,220V Servo Elektrik Silindir |
||
Ürün Açıklaması
220V Kompakt Yapı Koltuk Yüksekliği Düzenlemesi için Mikro Servo Elektrikli Silindir
1. İşlem prensibi
Elektrikli silindir, motorun dönen hareketini vida ve vida çiftinin dönen hareketiyle itme çubuğuna dönüştüren doğrusal bir harekettir.
Servo motorun kapalı döngü kontrol özelliğini kullanarak, itiş, hız ve konumun hassas kontrolü kolayca gerçekleştirilebilir.ve program modern hareket kontrol teknolojisi kullanarak gerçekleştirilebilir, sayısal kontrol teknolojisi ve otobüs (ağ) teknolojisi.Bu silindir ve hidrolik silindir sürücü gerçekleştiremez kesin hareket kontrolü fark edebilirsiniz.
2Ürün Modeli Tanımı
Örnek: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
TJE075'Seri No.
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Etkili darbe
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
B ∆ Vuruş Türü
A: Acme vida B: Top vida C: Rulo vida |
RDönüşüm karşıtı
R: ile T:TJE040 olmadan her zaman bu işlev olmadan) |
|
05Vuruş kurşunu
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40mm TJE095:4, 5, 6, 8, 10, 25mm TJE110:5, 6, 8, 10, 20, 32mm TJE135:10, 20, 50mm |
Motor Montaj Tipi
B: Paralel |
|
M ̇ Silindir Montaj Tipi
M1:Çifte yan montaj M2:Yolu çevirici montaj M3: Ön flens montajı M4:Arka flens montajı M5:Arka kıvrım montu M6:Arka asmanın montajı MX:Kustomlaştırılmış |
C Yük bağlantısı türü
C1:Erkek C2:Dişi C3:U-bolt C4:Tüp başı bağlantısı CX:Kustomlaştırılmış |
|
2°Sınır anahtarlarının sayısı
(Özgün olarak normalde açık NPN anahtarı) |
O/C Limit anahtarları
O: Normalde Açık C: Normalde yakın |
|
N/P Duyarlılık Tipi
N:NPN P:PNP |
| Çizgi kuyrukçusu + Güç sensörü |
|
Güç algılayıcısı:1 4-20mA 2 0-10V Çizgi kuyrukçusu: 1 TTL 24V 2 RS422 ((5V farkı) |
|
Eğer parça eksikse, bu ızgara kuyrukçusu ya da kuvvet sensörü olmadan demektir. P01:Sadece ızgara kuyruklu TTL ((24V) P10:Sadece 4-20mA ızgara kuyruklu ile |
- Hayır.
1) Etkili darbeyi sağlamak için, iki ucunda 5 mm mesafe ayırmak gerekir.
2) Sensör, motor paralel olarak monte edildiğinde motorun aynı tarafına monte edilemedi.
2Elektrikli servo silindir sürüş tork ve
Güç seçimi tablosu
| Motor bağlantısı | Paralel (Kemer Sürücüsü) | ||||||||
| Azaltma oranı | 1 | 1.5 | 3 | 5 | |||||
| Tırnak Kurşun | [mm] | 4 | |||||||
| Motor Gücü | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Motorun nominal tork | [N.M.] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Motorun nominal hızı | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Silindir nominal gücü | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Silindir Max. Güç | [KN] | 0.65 | |||||||
| Silindir hızı | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
| TJE040 servo silindir sürücüsünün elektrikli tork ve güç seçimi tablosu | |||||||||
| Motor bağlantısı | Doğrudan (koplama doğrudan tahrik) | ||||||||
| Azaltma oranı | 1 | 1.5 | 3 | 5 | |||||
| Tırnak Kurşun | [mm] | 4 | |||||||
| Motor Gücü | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Motorun nominal tork | [N.M.] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Motorun nominal hızı | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Silindir nominal gücü | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Silindir Max. Güç | [KN] | 0.65 | |||||||
| Silindir hızı | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
3Uygulamalar
★ Askeri ekipman:radar, füze yükleyicisi, zırhlı araç salıncak platformu, özel ekipman ve diğer savaş gemileri ve uçakları, kapağı açma, koltuk yüksekliği ayarlama, silah izleme sistemi, aktüatör,deneysel kaldırma desteği, tank topçu yüksek ve düşük yön hareket ayarlama, roket yakıtının itmesi, fırın kapısının açılması, vb.
★ Özel ekipman:endüstriyel otomasyon üretim hattı, montaj hattı, lojistik aktarımı, kaldırma platformu, ofset kontrolü, valf kontrolü, koordinat manipülatörü,Mekanik ekipman CT Kama bıçağı, gıda ve tıp endüstrisi, CNC alet makineleri, endüstriyel ambalaj makineleri, otomotiv elektronik baskı, tekstil ekipmanları sarma makineleri, matrikül pozisyon kontrolü, sıkıştırma, sondaj,pozisyonlama.
★ Deneysel ekipman: Simülasyon platformu, test yatağı, dalga makinesi, test ekipmanları vb.
Bu tip özellikle şunlara uygundur:
Gıda hizmeti endüstrisi (hHidrolik silindir ve pnevmatik silindir çok daha temiz.).
4Neden bizi seçtin?
| 1Kompakt yapısı ve küçük boyutu. |
| 2Yüksek sertlik, düşük hareketsizlik ve hızlı tepki. |
| 3Yüksek güvenilirlik ve uzun çalışma ömrü. |
| 4Enerji tasarrufu ve daha az gürültü. |
| 5.Kolay montaj ve kullanım, basit bakım. |
| 6Bir yıllık kalite güvencesi, ömür boyu bakım hizmeti. |
