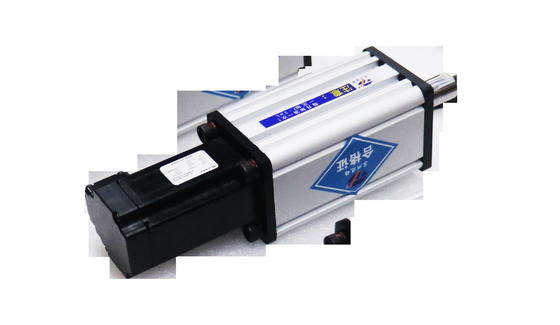

50~1200mm Doğrudan Bağlantı/Kemer Bağlantısı Servo Elektrik Silindir,Alüminyum Alaşım Malzemesi Güzel Ve Hafif
| Place of Origin | China |
|---|---|
| Marka adı | TJ |
| Sertifika | ISO9001:2008,CE |
| Model Number | TJE135 |
| Minimum Order Quantity | 1 pcs |
| Fiyat | negotiable |
| Packaging Details | external packing:carton or non wooden box;cushion packing:EPE foam |
| Delivery Time | 3-4 weeks |
| Payment Terms | T/T,30% payment in advance,70% before delivery |
| Supply Ability | 800 pcs per month |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | Alüminyum | Renk | standart: lacivert ve simli, diğerleri özelleştirilebilir |
|---|---|---|---|
| Hız | 500 mm/sn'ye kadar | Tekrarlanabilirlik | ±0,01 mm |
| Felç | 50~1200mm | Çıkış Kuvveti | 50KN'ye kadar |
| motor bağlantı tipi | doğrusal/paralel | dahili anti-rotasyon | ile/olmadan |
| Vida kurşun | 10,20,50mm | yük bağlantı tipi | erkek, dişi, U-cıvata, top başlı menteşe ve özelleştirilmiş |
| Vurgulamak | electric cylinder actuators,electric cylinder linear actuator |
||
Ürün Açıklaması
1Ürün Modeli Tanımı
Fotoğraflar
Örnek: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
TJE075'Seri No.
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Etkili darbe
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
B ∆ Vuruş Türü
A: Acme vida B: Top vida C: Rulo vida |
RDönüşüm karşıtı
R: ile T:TJE040 olmadan her zaman bu işlev olmadan) |
|
05Vuruş kurşunu
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40mm TJE095:4, 5, 6, 8, 10, 25mm TJE110:5, 6, 8, 10, 20, 32mm TJE135:10, 20, 50mm |
Motor Montaj Tipi
B: Paralel |
|
M ̇ Silindir Montaj Tipi
M1:Çifte yan montaj M2:Yolu çevirici montaj M3: Ön flens montajı M4:Arka flens montajı M5:Arka kıvrım montu M6:Arka asmanın montajı MX:Kustomlaştırılmış |
C Yük bağlantısı türü
C1:Erkek C2:Dişi C3:U-bolt C4:Tüp başı bağlantısı CX:Kustomlaştırılmış |
|
2°Sınır anahtarlarının sayısı
(Özgün olarak normalde açık NPN anahtarı) |
O/C Limit anahtarları
O: Normalde Açık C: Normalde yakın |
|
N/P Duyarlılık Tipi
N:NPN P:PNP |
| Çizgi kuyrukçusu + Güç sensörü |
|
Güç algılayıcısı:1 4-20mA 2 0-10V Çizgi kuyrukçusu: 1 TTL 24V 2 RS422 ((5V farkı) |
|
Eğer parça eksikse, bu ızgara kuyrukçusu ya da kuvvet sensörü olmadan demektir. P01:Sadece ızgara kuyruklu TTL ((24V) P10:Sadece 4-20mA ızgara kuyruklu ile |
Mark:
(1) Etkili darbeyi sağlamak için, iki ucunda 5 mm mesafe ayırmak gerekir.
2) Sensör, motor paralel olarak monte edildiğinde motorun aynı tarafına monte edilemedi.
2Elektrikli Silindir Seçimi Rehberi
Tablolar
3Periferik parçalar listesi.
| Adı | Açıklama |
| 1- HNC/CRHNC Ayak montaj parçası | Motor paralel olarak monte edildiğinde, bu parça rulmanlar ve redüktör uç kapağı yerleştirmek için kullanılır. |
| 2- FNC/CRFNG Flanş montaj parçası | Motor paralel olarak monte edildiğinde, bu parça rulmanlar ve redüktör uç kapağı yerleştirmek için kullanılır. |
| 3- ZNCF/CRZNG Trunnion montaj parçası | Motor paralel olarak monte edildiğinde, bu parça rulmanlar ve redüktör uç kapağı yerleştirmek için kullanılır. |
| 4- LNZG/CRLNZG Trunnion rulmanı | Silindir bloğuna monte edilen trunnion için. |
| 5- SNC Çift yarık yatak | Motora paralel olarak monte edilmiş. |
| 6- LSNG Küresel menteşe yarık yatak | Motor için paralel monte edilmiş, küresel yatak. |
| 7- LSNSG Küresel menteşe yarık yatak | Motor için paralel monte edilmiş, küresel yataklı, kaynak sentezi. |
| 8- SNCS Çift yarıklı montaj parçası | Motor için paralel monte edilmiş, küresel yatak. |
| 9- LBG Çift yarık yatak | Motor için paralel monte edilmiş, küresel yatak. |
| aJ- Çift yarıklı montaj parçası | Motora paralel olarak monte edilmiş. |
| aA- Çift yarıklı montaj parçası | Motor için paralel monte edilmiş, küresel yatak. |
| aB- Çift yarıklı montaj parçası | Motora paralel olarak monte edilmiş. |
| aC- Clevis rulmanı | Motora paralel olarak monte edilmiş. |
| aD- Küresel menteşe Clevis rulmanı | Motor için paralel monte edilmiş, küresel yatak. |
| aE - Trunnion rulman | Silindrin herhangi bir konumuna monte edilebilir. Motor paralel olarak monte edilirse,montaj pozisyonu motora yakın olamaz. |
| aF- Ayak montaj parçası | Aksyal olarak monte edilmiş motor için. |
| aG - Eklem rulmanı | Küresel bir yerleşim. |
| aH- Bağlantı flens | Radyal sapmayı telafi etmek için. |
| Çifte bölünme | Bir uçağın silindir salıncı için. |
| bJ- Bağlantı bölümünde kendim | Radyal ve açısal sapmaların telafi edilmesi için. |
| bA- Düz açılı küresel menteşe yarık yatakları | Eklem yatakları için. |
| bB- Çift yarık | Silindir salınımı için. |
| bC- Yönlendirme birimi | Silindrin yüksek tork altında bükülmesini önlemek |
| bD- Yakınlık anahtarları | Konumu test etmek için, sensör montaj yuvasına entegre edilebilir. |
| bE- Çukur kapağı | Tozun içeri girmesini önlemek için. |
| bF- Paralel kurulum bileşenleri | Motora paralel olarak monte edilmiş. |
| bG- Eksenel montaj bileşenleri | Aksyal olarak monte edilmiş motor için. |
4Uygulamalar
★ Askeri ekipman:radar, füze yükleyicisi, zırhlı araç salıncak platformu, özel ekipman ve diğer savaş gemileri ve uçakları, kapağı açma, koltuk yüksekliği ayarlama, silah izleme sistemi, aktüatör,deneysel kaldırma desteği, tank topçu yüksek ve düşük yön hareket ayarlama, roket yakıtının itmesi, fırın kapısının açılması, vb.
★ Özel ekipman:endüstriyel otomasyon üretim hattı, montaj hattı, lojistik aktarımı, kaldırma platformu, ofset kontrolü, valf kontrolü, koordinat manipülatörü,Mekanik ekipman CT Kama bıçağı, gıda ve tıp endüstrisi, CNC alet makineleri, endüstriyel ambalaj makineleri, otomotiv elektronik baskı, tekstil ekipmanları sarma makineleri, matrikül pozisyon kontrolü, sıkıştırma, sondaj,pozisyonlama.
★ Deneysel ekipman: Simülasyon platformu, test yatağı, dalga makinesi, test ekipmanları vb.
Bu tip özellikle şunlara uygundur:
Servo baskı, motor montaj üretim hattı ve siz de birlikte servo baskı yazılımımızı satın alabilirsiniz.
